(1)清洗活塞桿給活塞桿和填料抹上潤滑油。卸松填料盒的固定螺栓,從氣缸密封腔一 里移出填料盒總成,松開總成連接螺栓。
(2)先安裝填料盒最里端的填料。里面3組填料都相同。先把彈簧裝在活塞桿上,再 把密封環片插人彈簧與活塞桿之間。

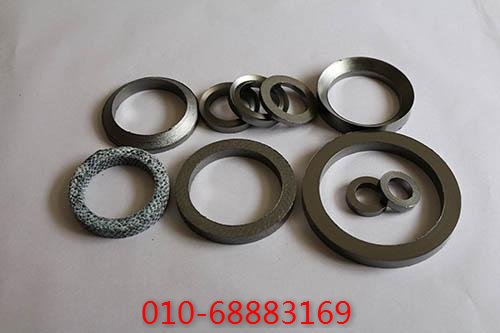

填料環由一個切向開口的非金屬密封環(四氟乙烯環) 和一個徑向開口的金屬 支撐環組成。
非金屬環裝在金屬環之前,在壓力高的一邊。密封環的壓力邊開有徑向槽,安裝時徑向槽必須朝著壓力高的一邊。
在每個環片上都有標記符號，這些標記符號都必須朝向壓力面,并且同一密封環標記相同的應組裝在一起。
各種環的環瓣都是成組配對加工而成,而且在每個瓣上都打有標記，組裝時應注意,即使是同一種類的環,其環瓣也不得互換。
(3)裝完最里面的一組填料環后,移動前面的填料盒體通過填料盒緊固螺桿,把后面的填料盒體組裝在一起,注意油孔要對準。
(4)雙向密封環的安裝仍遵守上面的要求。密封環間靠定位銷定位。在活塞桿上安裝好后要把定位銷插人銷孔內。
任何一副環的外邊緣倒圓半徑大約為1.6mm,正常情況下只能按圖6.26所示裝配,內邊緣(環與環貼合邊)不得倒圓。
(5)把填料環完全裝人后,把填料盒壓蓋與填料盒體裝在一起,均勻上緊填料盒緊固螺母。
(6)把填料盒裝人氣缸體的密封腔內，上緊壓蓋緊固螺栓,裝上油管。
(1)卸松刮油環壓蓋的鎖緊螺栓,移開壓蓋。
(2)清洗活塞桿，并在活塞桿上抹上潤滑油。
(3)把彈簧安裝在活塞桿上,把刮油環片安裝在活塞桿和彈簧之間,刮油環環片上均有配對標記,裝配時相鄰環片必須相配,帶有徑向槽表面應面對面的安裝。應同時更換兩套刮油環。
(4)裝入刮油環壓蓋,壓蓋上的回油孔應向下,均勻?qū)ΨQ的緊固壓緊螺栓。
